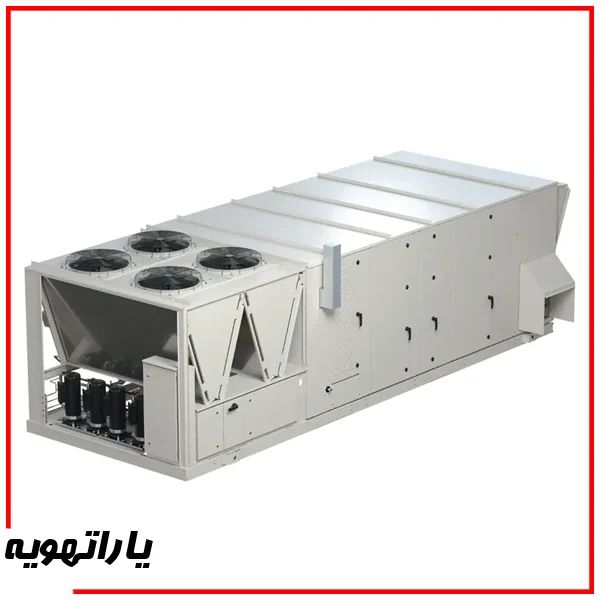

پکیج یونیت (روفتاپ پکیج) 40 تن تبرید یارا تهویه مدل TM-RP-40
- ظرفیت نامی 40 تن تبرید (96.6 کیلووات واقعی)
- هوادهی 16000 CFM با فشار استاتیکی 0.5 in.wg
- 6 کمپرسور (2 بیتزر + 4 دانفوس)
- فن Forward با موتور 7.5 کیلووات تسمهای
- کندانسور هواخنک با دبی 30000 CFM
ارسال سریع
تحویل در کوتاه ترین زمان
سفارش اختصاصی
بر اساس نیاز شما
پشتیبانی مطمئن
گارانتی و خدمات پس از فروش
پکیج یونیت (روفتاپ پکیج) هواخنک 40 تن تبرید یارا تهویه مدل TM-RP-40 یک سیستم تهویه مطبوع صنعتی با ظرفیت نامی 40 تن تبرید است که برای پروژههای بزرگ با بار برودتی بالا طراحی شده است. این دستگاه با ساختار یکپارچه و قابلیت نصب بر روی بام، تمامی اجزای سیکل تبرید، کندانسور هواخنک و سیستم هوارسان را در یک یونیت مستقل ارائه میدهد و راهکاری مهندسیشده برای مجتمعهای تجاری، صنعتی و اداری در ایران محسوب میشود.
ظرفیت سرمایشی واقعی این مدل برابر با 96.6 کیلووات بوده و دستگاه با هوادهی 16000 CFM و فشار استاتیکی خارجی 0.5 اینچ ستون آب طراحی شده است. این مشخصات نشاندهنده توان بالای دستگاه در تأمین هوای مطبوع برای فضاهای وسیع با شبکه کانالکشی گسترده میباشد.
مشخصات فنی پکیج یونیت (روفتاپ پکیج) 40 تن مدل TM-RP-40
روفتاپ پکیج 40 تن یارا تهویه از آرایش چندمداره کمپرسورهای اسکرال یا پیستونی بهره میبرد که شامل 2 کمپرسور بیتزر و 4 کمپرسور دانفوس طبق جدول فنی میباشد. توان ورودی دستگاه 31.36 کیلووات بوده و ظرفیت DX آن برابر با 330 MBH است. طراحی چندکمپرسوره امکان کنترل مرحلهای ظرفیت، افزایش راندمان در بارهای جزئی و کاهش ریسک توقف کامل سیستم را فراهم میکند.
سیستم کندانسور هواخنک و دفع حرارت
کندانسور دستگاه از نوع هواخنک با دبی هوای 30000 CFM بوده و به فنهای آکسیال با دور 900 تا 1450 دور بر دقیقه مجهز است. ظرفیت دفع حرارت دستگاه 128 کیلووات میباشد. کویل کندانسور با آرایش 4 ردیف و 10 فین در اینچ (4/10 Row/FPI) و سطح تبادل حرارتی 51.28 ft² طراحی شده که عملکرد پایدار در شرایط دمایی بالا و اقلیمهای گرم ایران را تضمین میکند.
سیستم هوارسان و فن اواپراتور
فن اواپراتور از نوع Forward با قطر 25 اینچ بوده و از سیستم انتقال قدرت تسمهای (Belt Drive) استفاده میکند. موتور فن دارای توان 7.5 کیلووات است که امکان تأمین فشار استاتیکی مناسب جهت کانالکشیهای طولانی و توزیع یکنواخت هوا را فراهم میسازد. استفاده از الکتروفنهای بالانسشده استاتیکی و دینامیکی موجب کاهش لرزش و سطح صدای دستگاه در بهرهبرداری مداوم میشود.
کویلها، فیلترها و تجهیزات کنترلی
کویل DX دستگاه دارای آرایش 4/10 Row/FPI با سطح تبادل 29.16 ft² و لوله مسی 3/8 اینچ میباشد. دستگاه بهصورت استاندارد به فیلتر آلومینیومی قابل شستشو مجهز بوده و امکان نصب فیلترهای پلیتد، کیسهای و هپا بهصورت سفارشی وجود دارد. همچنین قابلیت تجهیز به سیستم کنترل میکروپروسسوری یا PLC با امکان اتصال به BMS، نصب کویل گرمایشی آبی یا هیتر الکتریکی و اجرای پوشش ضدخوردگی برای مناطق حارهای فراهم است.
کاربردهای روفتاپ پکیج 40 تن در پروژههای ایران
با توجه به ظرفیت 40 تن تبرید و هوادهی 16000 CFM، این مدل برای مجتمعهای تجاری بزرگ، سالنهای تولید صنعتی، سولههای وسیع، بیمارستانها و پروژههای اداری با متراژ بالا مناسب است. طراحی هواخنک دستگاه موجب حذف برج خنککننده و کاهش مصرف آب شده و در بسیاری از پروژههای شهری و صنعتی ایران راهکاری اقتصادی و اجرایی به شمار میرود.
| نوع محصول |
پکیج یونیت (روفتاپ پکیج) |
|---|---|
| نوع کمپرسور |
اسکرال ,رفت و برگشتی |
| ظرفیت (تن تبرید) |
40 |
| مشخصات فنی مدل TM-RP-40 | |
|---|---|
| ظرفیت اسمی (تن تبرید) | 40 |
| ظرفیت واقعی سرمایش (کیلووات) | 96.6 |
| هوادهی (CFM) | 16000 |
| فشار استاتیکی خارجی (in.wg) | 0.5 |
| کمپرسور | |
| نوع کمپرسور | اسکرال / رفت و برگشتی |
| تعداد کمپرسور (بیتزر) | 2 |
| تعداد کمپرسور (دانفوس) | 4 |
| توان مصرفی (کیلووات) | 31.36 |
| کندانسور | |
| سایز لوله | 3/8 |
| تعداد ردیف / فین (Row/FPI) | 4/10 |
| سطح کویل (FT²) | 51.28 |
| دفع حرارت (کیلووات) | 128 |
| هوادهی کندانسور (CFM) | 30000 |
| نوع فن کندانسور | آکسیال |
| دور فن | 900~1450 |
| فن اواپراتور | |
| نوع فن | فوروارد |
| تعداد | 1 |
| قطر پروانه (اینچ) | 25 |
| نوع انتقال قدرت | تسمهای |
| توان موتور (کیلووات) | 7.5 |
| کویل DX | |
| ظرفیت (MBH) | 330 |
| سایز لوله | 3/8 |
| تعداد ردیف / فین | 4/10 |
| سطح کویل (FT²) | 29.16 |
| فیلتر | |
| فیلتر آلومینیومی قابل شستشو | دارد |
| فیلتر کیسهای / هپا | سفارشی |
| شرایط طراحی: DB/WB=80/67 | Evap=45°F | Condenser=56°C | |
